產品名稱：SZ系列水環式真空泵

發布時間：2018-09-20 16:58:00 點擊：

SZ系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力，吸入氣體中允許混有少量液體。它被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。
由于在工作過程中，氣體的壓縮是等溫的，所以在壓縮和抽吸易燃、易爆氣體時，不易發生危險，所以其應用更加廣泛。工作真空范圍為-0.03~-0.08MPa。

SZ系列水環真空泵及壓縮機技術規格：

型號	真空最大吸氣量（m³/min)					壓縮機最大排氣量（m3/min)					電機功率 (Kw)		泵轉速 (r.p.m)	水耗量 (L/min)	最大真空度 (%)	最大壓力 (MPa)	泵重 (整機) (Kg)
	當真空度為					當壓力為 (MPa)					電機功率 (Kw)
	當真空度為					當壓力為 (MPa)					真空泵	壓縮機
	0%	40%	60%	80%	90%	0	0.05	0.08	0.1	0.15	真空泵	壓縮機
SZ-1	1.5	0.64	0.4	0.12	-	1.5	1	-	-	-	4	5.5	1440	10	84	0.12	310
SZ-2	3.4	1.65	0.95	0.25	-	3.4	2.6	2	1.5	-	7.5	11	1450	30	87	0.14	380
SZ-3	11.5	6.8	3.6	1.5	0.5	11.5	9.2	8.5	7.5	3.5	22	37	970	70	92	0.17	1300
SZ-4	27	17.6	11	3	1	27	26	20	16	9.5	70	80	730	100	93	0.21	1500

注：1、真空度從40%到90%或壓力從0.05MPa的吸排氣量隨著供水量的大小、葉輪與側蓋的間隙
       大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小。
    2、表內數值是在下列條件下得出：
       ①水溫15℃
       ②空氣20℃
       ③氣體相對濕度70%
       ④大氣壓力0.1013MPa
  　3、表內性能偏差不超過5%

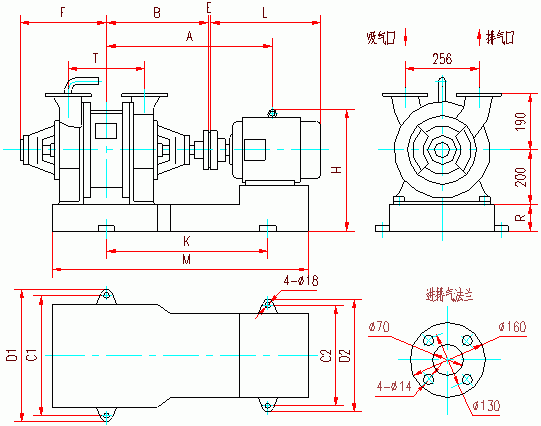

SZ-1、SZ-2真空泵外形及安裝尺寸

代號	A	B	C1	C2	D1	D2	E	F	H	R	K	T	M	L	地腳螺栓
SZ-1	528	313	420	342	470	392	2	280	315	87	513	190	813	414	M16×400
SZ-2	646	378	454	370	514	430	2	346	315	80	640	320	1029	523	M16×400

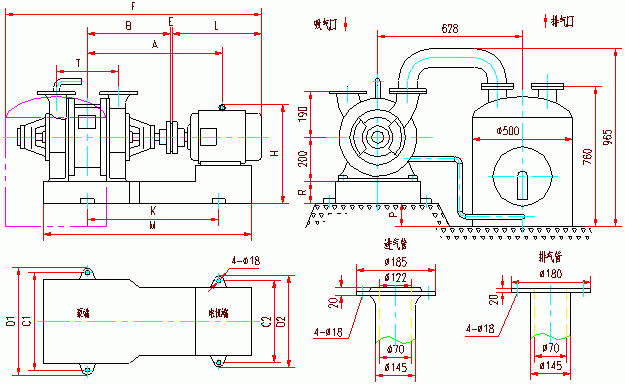

SZ-1、SZ-2壓縮機外形及安裝尺寸

代號	A	B	C1	C2	D1	D2	E	F	H	P	R	K	T	M	L	地腳螺栓
SZ-1	557	313	420	362	470	412	2	1325	315	143	87	551	190	847	518	M16×400
SZ-2	705	378	454	410	514	470	2	1582	385	150	80	710	320	1119	610	M16×400

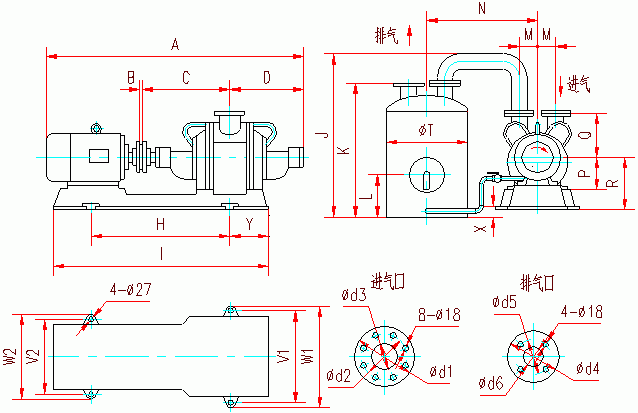

SZ-3真空泵、壓縮機外形及安裝尺寸

代號	A	B	C	D	H	I	J	K	L	M	N	P	Q	R	S
SZ-3真空泵	2202	4	768	655	1177	1737	1357	1100	330	142.5	912.5	295	380	420	1050
SZ-3壓縮機	2357	4	768	655	1246	1836	1357	1100	330	142.5	912.5	295	380	420	1050
代號	T	V2	V1	W1	W2	X	Y	d1	d2	d3	d4	d5	d6	地腳螺栓
SZ-3真空泵	650	480	580	650	550	20	320	235	200	125	205	170	100	M24×630
SZ-3壓縮機	650	540	580	650	610	20	320	235	200	125	205	170	100	M24×630

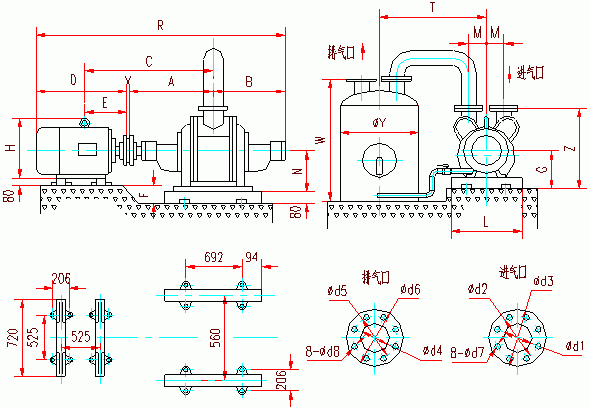

SZ－4真空泵、壓縮機外形及安置尺寸

代號	A	B	C	D	H	G	X	M	Y	W	T	N	L
SZ-4真空泵	927	787	1506	1015	750	485	4	192.5	650	1100	864.5	405	826
SZ-4壓縮機	927	787	1506	1015	750	485	4	192.5	650	1100	864.5	405	826
代號	R	Z	d1	d2	d3	d4	d5	d6	d7	d8	F	E	地腳螺栓
SZ-4真空泵	2733	950	175	225	290	150	225	260	18	18	70	575	M24×630
SZ-4壓縮機	2733	950	175	225	290	150	225	260	18	18	70	575	M24×630
